Módulo de laser DFB de micro-ondas LK-NY13D 1310nm
- Dinâmica de alto alcance
- Largura de banda de 18 GHz
- Corrente de limite baixo
- Alta potência de saída
- Pacote borboleta de 7 pinos com conector SMA
- Temperatura da caixa de operação: -40 a 70℃
- Maior confiabilidade
Descrição do Produto
O módulo LK-NY13D é um laser DFB que é modulado diretamente, oferecendo desempenho superior para sistemas de comunicação de fibra óptica linear com requisitos de largura de banda extensivos. Os lasers LK-NY13D são uma escolha superior aos sistemas de cabo coaxial para a transmissão de sinais de alta frequência, como 12 GHz ou 18 GHz.
Esses lasers aumentam a confiabilidade das redes de comunicação de micro-ondas ao garantir que o sinal de RF seja transmitido em sua forma nativa. Devido a esses atributos, os lasers LK-NY13D aumentam significativamente a qualidade do sinal em um amplo espectro de aplicações, incluindo sistemas de antena remota, telemetria, distribuição de sinais de temporização e referência, bem como aplicações de medição e linha de atraso.
Os lasers LK-NY13D vêm com componentes integrados, como um isolador óptico, um resfriador termoelétrico (TEC), um termistor, um chip de diodo laser e um fotodiodo monitor, todos selados em um pacote borboleta de 7 pinos para garantir proteção hermética.
Especificações técnicas
| Classificações máximas absolutas | ||||
|---|---|---|---|---|
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Corrente direta do diodo laser | If | - | 120 | mA |
| Tensão reversa do diodo laser | V | - | 1 | V |
| Potência frontal | Pf | - | 20 | dBm |
| Tensão reversa PD | V | - | 15 | V |
| Corrente direta (PD) | Im | - | 2 | mA |
| temperatura de operação | To | -40 | +70 | ° C |
| Temperatura de armazenamento | Ts | -55 | +85 | ° C |
| Umidade relativa de armazenamento | Sr | - | 85 | % |
| Especificação óptica e elétrica (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parâmetro | Símbolo | Condição de teste | min | tipo | Max | Monitoradas | Observação |
| Wavelength | λ | IF = EuOP, T = TOP | - | 1310 | - | nm | |
| Frequência | - | Opção X | 0.1 | - | 12 | GHz | - |
| Opção Ku | 1 | - | 18 | ||||
| Potência de saída óptica | P | IF=Iop | - | 10 | - | mW | 1 |
| Corrente de limite | Ith | λ = 1310 nm | - | - | 10 | mA | - |
| Corrente de operação | Iop | λ = 1310 nm | - | 55 | 100 | mA | - |
| Tensão de operação | Vop | λ = 1310 nm | - | 1.5 | 2.5 | V | - |
| Eficiência de inclinação | SE | - | 0.2 | - | - | W / A | - |
| Taxa de supressão de modo lateral | SMSR | λ=1310nm, euF=Iop | 30 | - | - | dB | - |
| Ruído de intensidade relativa | RIN | - | - | - | -130 | dB / Hz | - |
| Largura de banda (-3dB, I=60mA) | S21 | Opção X | - | 12 | - | GHz | - |
| Opção Ku | - | 18 | - | ||||
| Perda de retorno (VSWR) | VSWR | Opção X | - | - | 2 | dB | - |
| Opção Ku | - | - | 2.2 | ||||
| Entrada 1 dB Compressão | - | - | 15 | - | - | dBm | - |
| Resistência do termistor | Rth | @25℃ | - | 10 | - | Kohm | - |
| Corrente TEC | It | - | - | - | 1.2 | A | 2 |
| Tensão TEC | Vt | - | - | 2.5 | V | 2 | |
| Capacitância (PD) | Ct | - | - | 20 | pF | - | |
| Monitoramento atual | Im | - | 0.10 | - | 2.0 | mA | - |
| Corrente escura (PD) | Id | - | - | 50 | nA | - | |
Observações: Todos os chips de laser vêm de wafers que foram certificados usando um lote representativo de dispositivos que devem atingir um rendimento aceitável para queima.
1. Temperatura do laser definida em 25℃, corrente de polarização em 55mA
2. Temperatura da caixa de operação -40~70℃
● Dados típicos
(λ=1310 nm, TC =25 ℃)
（Fig. 1 X- Dados das bandas S11 e S22）

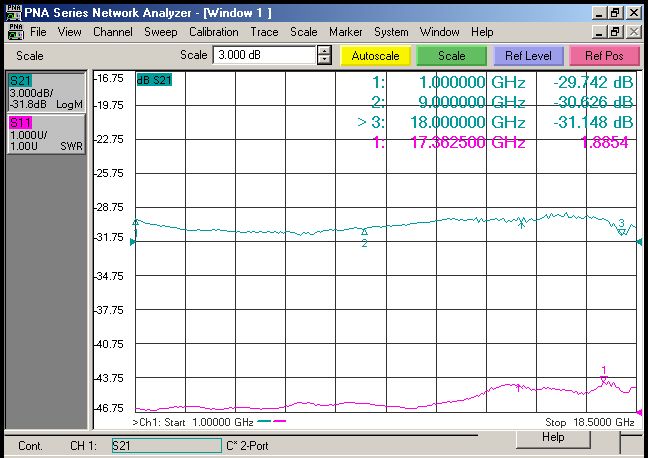

（ Fig. 2 Dados da banda Ku S11 e S22 ）
● Esquema elétrico
| Liderar# | função |
| 1 | termistor |
| 2 | termistor |
| 3 | LD-(Viés) |
| 4 | DP+ |
| 5 | PD- |
| 6 | Refrigerador+ |
| 7 | Resfriador- |
| 8 | LD-(RF) |
| 9 | Solo |
● Desenhos de contorno (unidade: mm [polegada])
Conector RF: SMA
● Informações sobre pedidos
Folha 1：
| Code | Comprimento de onda típico |
| 13 | Pacote borboleta 1310nm 7PIN |
Folha 2：
| Code | Largura de banda analógica |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Folha 3:
| Code | Tipo de conector | Observação |
| A | FC/APC | Pigtail de fibra monomodo 9/125 μm, 0.9 mm, comprimento de 1 m |
| S | SC / APC | |
| N | Sem conector |
● Precauções
O raio de curvatura da fibra não é menor que 20 mm para evitar danos à fibra.
Certifique-se de que a face de acoplamento da fibra esteja limpa antes de conectá-la ao circuito óptico.
A proteção ESD adequada é necessária no armazenamento, transporte e uso.
Aplicações
Comunicações de dados de alta velocidade
Antena Remota
Redes celulares e PCS
Transmissão de links RF analógicos
Comunicações Militares
Rastreamento, Telemetria e Controle
Sistemas de Telemetria
