Transmissor modulado diretamente LK-NYDMT UWB
- Laser DFB de alta velocidade modulado diretamente:
- Banda ultralarga (melhor que 18 GHz)
- Comprimento de onda: DWDM(ITU)
- Excelente taxa de supressão do modo lateral
- Embalagem modular altamente integrada
- Dinâmica de alto alcance
- Alta potência de saída
- Temperatura da caixa de operação: （-40℃～70℃）
Descrição do Produto
O transmissor LK-NYDMT é composto principalmente de vários componentes principais, incluindo laser Distributed Feedback (DFB) de alta velocidade modulado diretamente, circuito de controle de potência óptica automático, circuito de controle de temperatura automático, circuito de conversão de estabilização de tensão, circuito de monitoramento e indicação. Este transmissor fornece um comprimento de onda variável em linha com os padrões ITU de Multiplexação por Divisão de Comprimento de Onda Densa (DWDM).
Ele oferece uma largura de banda de modulação que excede 18 GHz e pode atingir uma potência de saída de até 10 mW. Operado por uma única fonte de alimentação positiva, o Transmissor LK-NYDMT mantém um desempenho estável em uma faixa de tensão de +7 V a +36 V. O transmissor é projetado com vários recursos vantajosos, como ruído de intensidade relativa mínima, excelente estabilidade do comprimento de onda de saída e um alto nível de potência de saída.
Além disso, o transmissor LK-NYDMT é equipado com uma função de indicação avançada que confirma visualmente o status da fonte de alimentação e da saída de potência óptica, garantindo que o sistema esteja operando dentro de parâmetros ideais. Esse recurso é essencial para o monitoramento do sistema em tempo real e para a rápida identificação de anomalias operacionais.
Especificações técnicas
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Temperatura de armazenamento | TSTG | -55 | +25 | +85 | ℃ |
| temperatura de operação | TC | -40 | +25 | +70 | ℃ |
| Potência de entrada RF1 | Pin | - | +10 | +20 | dBm |
| Voltagem | Vin | +7 | +12 | +36 | V |
(1) Modo de trabalho de onda contínua (CW).
Especificação óptica e elétrica (TC = 22±3℃)
| Parâmetro | Símbolo | Condição | Min. | Tipo | Max. | Unidade |
| Wavelength | λ | - | DWDM (UIT) - |
nm | ||
| Frequência（3dB） | f3dB | Banda X | 0.1 | - | 12 | GHz |
| Banda Ku | 1 | - | 18 | |||
| Potência de saída de luz | P | - | 5 | 10 | - | mW |
| Ruído de intensidade relativa | reno | - | - | - | -155 | dBc / Hz |
| Perda de retorno (VSWR) | VSWR | Banda X | - | - | 2 | - |
| Banda Ku | - | - | 2.2 | |||
| Entrada 1 dB Compressão | - | - | +13 | +15 | - | dBm |
Fonte de alimentação (TC = 22±3℃)
| Parâmetro | Min. | Tipo | Max. | Unidade |
| Voltagem | +7 | +12 | +36 | V |
| Atual(2) | 0.07 | 0.1 | 1 | A |
(2)Condição de teste: Vin=+12V.
● Curva de resposta típica
Figura 1 Curva de resposta típica do transmissor LK-NYDMT-X

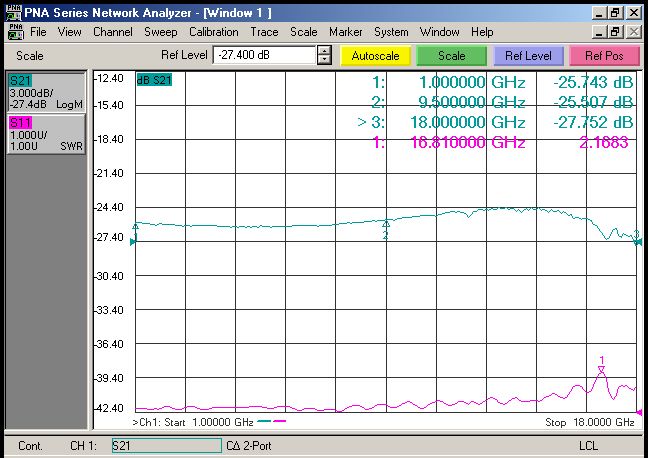

Figura 2 Curva de resposta típica do transmissor LK-NYDMT-Ku
● Espectrograma típico

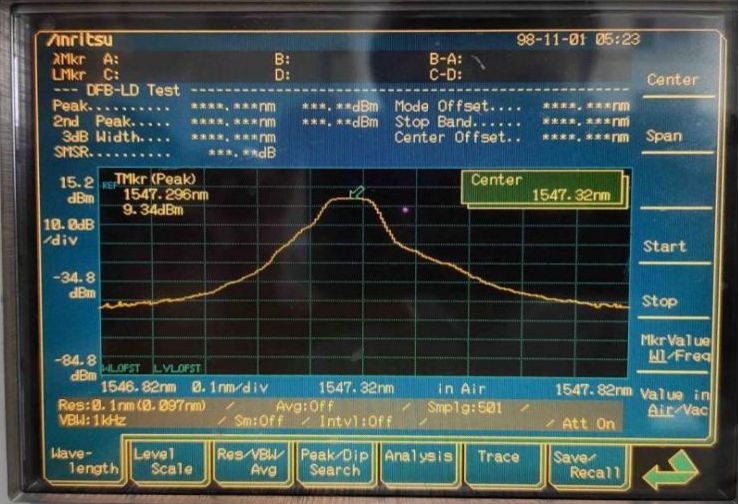

Figura 3 Espectrograma típico do transmissor LK-NYDMT
● Unidade de dimensão: mm [polegada]

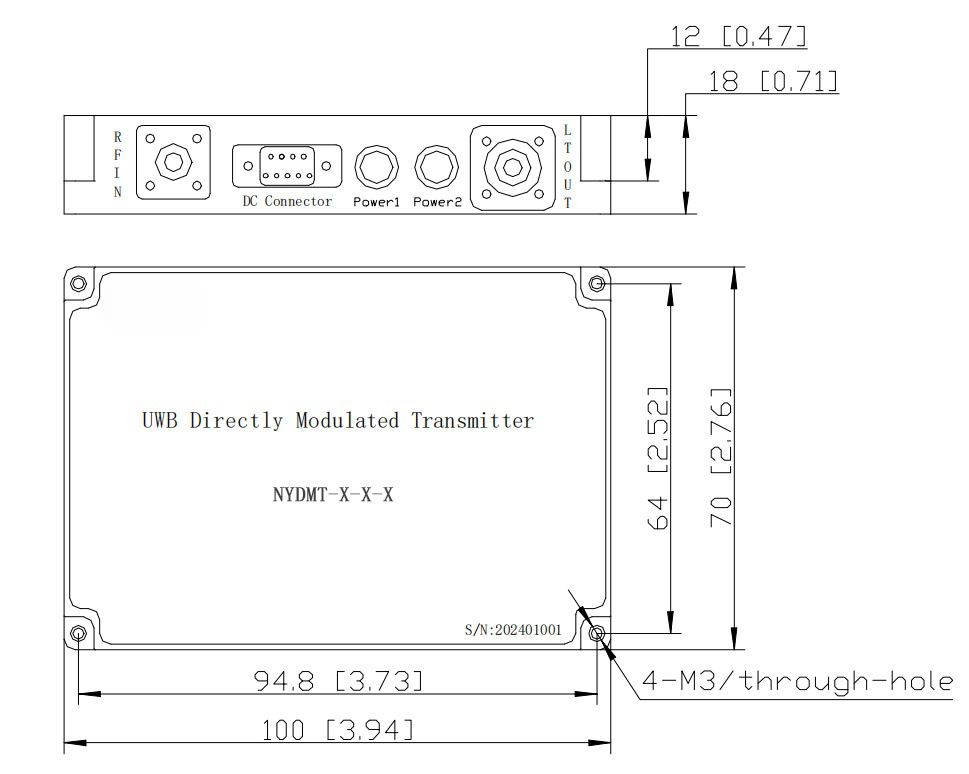

Figura 4 Dimensão do transmissor LK-NYDMT
Conector RF: SMA
Conector de energia: J30J-9-ZKP
● Pino de alimentação
| Parâmetro | Descrição | ||||||||
| pino | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Voltagem | + 12V | NC | GND | NC | |||||
● Informação fim
Folha 1：
| Símbolo | Descrição |
| DM | Pacote borboleta DWDM (Dense Wavelength Division Multiplexing) de 7 pinos |
Folha 2
| Símbolo | Descrição |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Folha3：
| Canal | Frequência (THz) | Comprimento de onda central (nm) | Canal | Frequência (THz) | Comprimento de onda central (nm) | |
| C01 | Comprimento de onda personalizado desejado ALK-NY | C37 | 193.7 | 1547.72 | ||
| C02 | Não-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Não-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Não-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Folha 4：
| Símbolo | Tipo de conector | Descrição |
| N | Personaliza a tua | Personaliza a tua |
| A | FC/APC | Fibra SM padrão 9/125μm |
| P | FC/PC | Fibra SM padrão 9/125μm |
Aplicações
Antena＆Radar
Sistema de contramedidas eletrônicas
Transmissão de links RF analógicos
Comunicação sem fio de banda larga
Estação base de comunicação móvel
