Transmissor UWB modulado diretamente da série LK-NYCMT
- Banda ultralarga (melhor que 18 GHz)
- CWDM
- Dinâmica de alto alcance
- Alta potência de saída
- RIN baixo
- Temperatura da caixa de operação:（-40℃～70℃）
Descrição do Produto
O transmissor LK-NYCMT é construído principalmente de laser Distributed Feedback (DFB) de alta velocidade modulado diretamente, circuito de controle de potência óptica automático, circuito de controle de temperatura automático, circuito de conversão de estabilização de tensão, circuito de monitoramento e indicação. Este transmissor oferece uma seleção de comprimentos de onda (1270nm, 1290nm, 1310nm, 1330nm, 1350nm, 1370nm, 1390nm) e possui uma largura de banda de modulação que excede 18 GHz, com uma potência de saída capaz de atingir 10mW.
O transmissor LK-NYCMT opera com uma única fonte de alimentação positiva e é projetado para funcionar de forma confiável dentro de uma faixa de tensão de +7 V a +36 V. Ele ostenta vários recursos vantajosos, incluindo baixo ruído de intensidade relativa (RIN), excelente estabilidade no comprimento de onda de saída e alta potência de saída, que coletivamente contribuem para seu desempenho superior em sistemas de comunicação óptica.
Além disso, o transmissor LK-NYCMT é equipado com uma função de indicação que fornece feedback claro sobre o status da fonte de alimentação e da saída de potência óptica, garantindo que os parâmetros operacionais do sistema estejam dentro da faixa desejada. Esse recurso é crucial para manter a integridade do sistema e facilitar a solução rápida de problemas.
Especificações técnicas
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Temperatura de armazenamento | TSTG | -55 | +25 | +85 | ℃ |
| temperatura de operação | TC | -40 | +25 | +70 | ℃ |
| Potência de entrada RF1 | Pin | - | +10 | +20 | dBm |
| Voltagem | Vin | +7 | +12 | +36 | V |
(1) Modo de trabalho de onda contínua (CW).
Especificação óptica e elétrica (TC = 22±3℃)
| Parâmetro | Símbolo | Condição | Min. | Tipo | Max. | Unidade |
| Wavelength | λ | - | 1370 | CWDM | 1390 | nm |
| Frequência（3dB） | f3dB | Banda X | 0.1 | - | 12 | GHz |
| Banda Ku | 1 | - | 18 | |||
| Potência de saída de luz | P | - | 5 | 10 | - | mW |
| Ruído de intensidade relativa | reno | - | - | - | -155 | dBc / Hz |
| Perda de retorno (VSWR) | VSWR | Banda X | - | - | 2 | - |
| Banda Ku | - | - | 2.2 | |||
| Entrada 1 dB Compressão | - | - | +13 | +15 | - | dBm |
Fonte de alimentação (TC = 22±3℃)
| Parâmetro | Min. | Tipo | Max. | Unidade |
| Voltagem | +7 | +12 | +36 | V |
| Atual(2) | 0.07 | 0.1 | 1 | A |
(2)Condição de teste: Vin=+12V.
● Curva de resposta típica
Figura 1 Curva de resposta típica do transmissor LK-NYCMT-X
Figura 2 Curva de resposta típica do transmissor LK-NYCMT-Ku
● Espectrograma típico
Figura 3 Espectrograma típico do transmissor LK-NYCMT

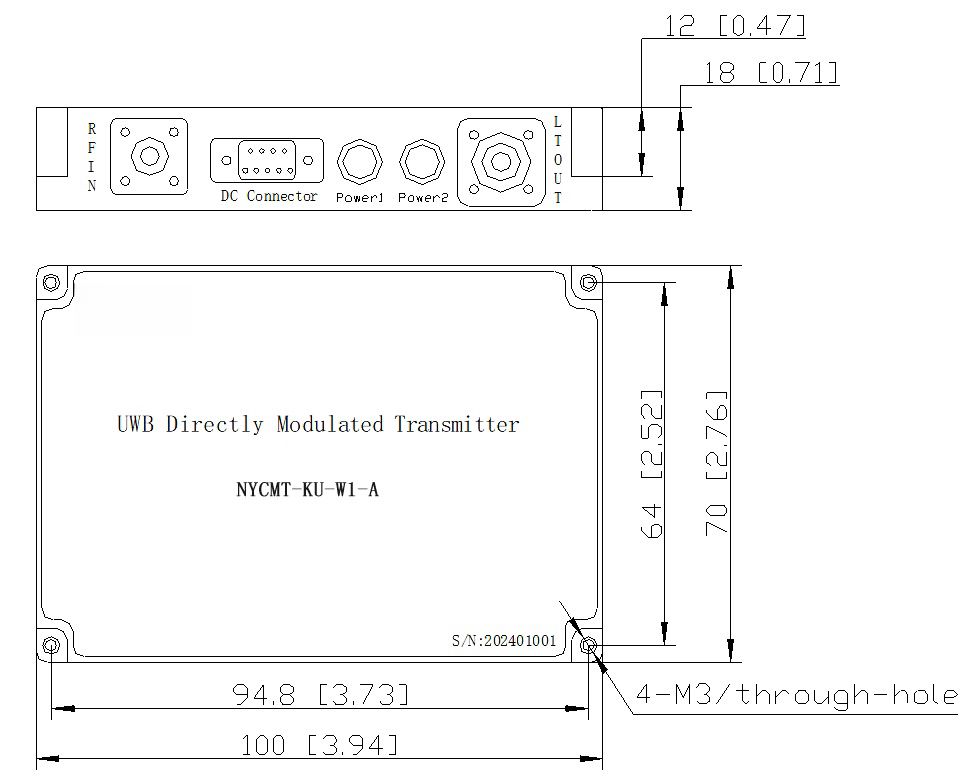

● Unidade de dimensão: mm [polegada]
Figura 4 Dimensão do transmissor LK-NYCMT
Conector RF: SMA
Conector de energia: J30J-9-ZKP
● Pino de alimentação
| Parâmetro | Descrição | ||||||||
| pino | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Voltagem | Vin | NC | GND | NC | |||||
● Informação fim
Folha 1：
| Símbolo | Descrição |
| CM | Multiplexador de divisão de comprimento de onda grosso CWDM 7PIN pacote borboleta |
Folha 2
| Símbolo | Descrição |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Folha 3：
| Símbolo | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Comprimento de onda (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
Folha 4：
| Símbolo | Tipo de conector | Descrição |
| N | Personaliza a tua | Personaliza a tua |
| A | FC/APC | Fibra SM padrão 9/125μm |
| P | FC/PC | Fibra SM padrão 9/125μm |
Aplicações
Antena＆Radar
Sistema de contramedidas eletrônicas
Transmissão de links RF analógicos
Comunicação sem fio de banda larga
Estação base de comunicação móvel
