Fotodetector LK-FCPD InGaAs
- Largura de banda ampla
- Viés-T incorporado
- O/E Híbrido Integrado
- Baixo ruído, banda larga
- Conector SMA
- Baixa corrente escura, alta relação sinal-ruído.
- Fator de forma pequeno.
Descrição do Produto
O Fiber-Coupled Photodetector (FCPD) é um sistema híbrido optoeletrônico avançado, incorporando um fotodiodo de banda larga de Indium Gallium Arsenieto (InGaAs). O fotodiodo PIN InGaAs é projetado para responder a comprimentos de onda que variam de 1000 a 1650 nanômetros. O LK-FCPD é capaz de fornecer larguras de banda de 1 gigahertz, 2.5 gigahertz e oferece soluções personalizáveis com uma capacidade máxima de largura de banda de 8 gigahertz. O dispositivo é alimentado por uma tensão de alimentação de +5 volts e é equipado com um conector de fibra óptica FC (face-contacted) padrão para entrada óptica. A saída de radiofrequência (RF) é facilitada por meio de um conector compatível com SMA, que é compatível com impedância de 50 ohms.
O LK-FCPD é leve, com menos de 15 gramas, o que é vantajoso para aplicações que exigem massa mínima. O dispositivo está em conformidade com a Restriction of Hazardous Substances (RoHS) Directive 2.0, garantindo que ele atenda a regulamentações ambientais e de segurança rigorosas.
Especificações técnicas
| Classificação máxima típica e absoluta | ||||
|---|---|---|---|---|
| Parâmetro | Sim. | tipo | NOTA | Unidade |
| Amplitude Térmica de armazenamento | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Faixa de temperatura da caixa operacional | TC | 25 | -40 ~ +70 | ℃ |
| Tensão de polarização | VR | +5 | +4.75 ～ +5.25 | V |
| Potência de entrada óptica | pino | 0 | +5 | dBm |
| Potência óptica queimada | PB | - | +13 | dBm |
| Temperatura de soldagem de chumbo | Tp | 280 (10s) | 330 (10s) | ℃ |
| Características elétricas/ópticas ( TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| Parâmetro | Sym | Condição de teste | Valores de Parâmetro | Unidade | |||
| Faixa de comprimento de onda | λ | - | 1000 ～ 1650 | nm | |||
| Alcance de frequência | - | - | Banda L | Banda S | CM | - | |
| Largura de banda de sinal pequeno | f-3dB | TC = 22 ± 3℃ | 0.03 1 ~ | 0.03 2.5 ~ | 0.1 8 ~ | GHz | |
| Responsividade | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Planicidade de amplitude | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Saída VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Potência óptica de saturação | Ps | VR = +5 V, λ = 1550 nm CA modulada |
+5 | dBm | |||
| Potência de saída de RF de saturação | PFora | - | -10 | dBm | |||
| Corrente Escura | ID | - | ≤ 10 | nA | |||
| impedância de saída | RL | - | 50 | Ω | |||
● Curvas de Resposta Típicas

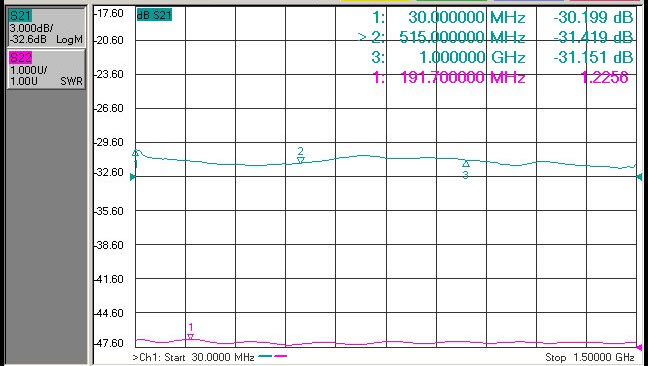

Fig. 1 Resposta de frequência do fotodetector FCPD InGaAs de banda L

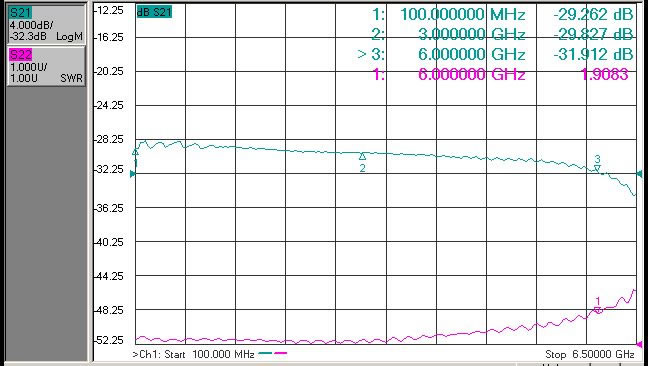

Fig. 2 Resposta de frequência do fotodetector FCPD InGaAs de banda S
Fig. 3 Resposta de frequência do fotodetector FCPD InGaAs de banda C
●Dimensão e pinos (unidade: mm[polegada])
Conector óptico: conector de fibra óptica FC (contato facial)
Conector RF: SMA
●Informações sobre pedidos
Folha 1：
| Code | Largura de banda analógica |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | Personalização ( ≦ 8GHz ) |
● Precauções
Certifique-se de que a face de acoplamento da fibra esteja limpa antes de conectá-la ao circuito óptico.
A interface RF e a interface óptica devem ser cobertas com uma tampa contra poeira quando não estiverem em uso.
A proteção ESD adequada é necessária no armazenamento e transporte
Todos os nossos fotodetectores padrão podem ser personalizados em módulos！
Aplicações
Processamento de informações de radar
Guerra Eletrônica
Medição de Antena
Comunicações de Fibra Óptica
Segurança e Vigilância
