Fotodetector InGaAs de alta velocidade LK-HSPD
- Ampla largura de banda, alta velocidade
- Viés-T incorporado
- DC acoplado
- Conector SMA hermeticamente selado
- Baixa corrente escura, alta relação sinal-ruído.
- Fator de forma pequeno.
Descrição do Produto
O módulo de detecção de alta velocidade LK-HSPD é projetado para atender tanto aos usos digitais quanto analógicos. Este módulo é equipado com um fotodiodo PIN InGaAs que tem um comprimento de onda de resposta variando de 1250 a 1650 nm, juntamente com a eletrônica de correspondência essencial.
O LK-HSPD é capaz de fornecer larguras de banda de 8 GHz, 12 GHz, 18 GHz, 22 GHz e 30 GHz. A operação do módulo é baseada em uma fonte de alimentação de +3.3 V ou +5 V, dependendo do modelo específico. Ele foi projetado para funcionar com uma fibra monomodo padrão de 9/125 μm. A saída de RF possui um conector compatível com SMA ou um conector de 2.92 mm, ambos com uma correspondência de impedância de 50 ohms.
O LK-HSPD é hermeticamente selado para proteger contra fatores ambientais, aumentando assim sua durabilidade e confiabilidade. Ele ostenta um design leve, com uma massa de menos de 15 gramas, o que é ideal para aplicações onde o peso é um fator crítico. O módulo é certificado de acordo com a Restriction of Hazardous Substances (RoHS) Directive 2.0, confirmando sua conformidade com rigorosas regulamentações ambientais e de segurança.
Especificações técnicas
| Classificação máxima típica e absoluta | ||||
|---|---|---|---|---|
| Parâmetro | Sim. | tipo | NOTA | Unidade |
| Amplitude Térmica de armazenamento | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Faixa de temperatura da caixa operacional | TC | 25 | -40 ～ +85 | ℃ |
| Tensão de polarização | VR | 3.3 ou 5 | 2.8 ～ 5.25 | V |
| Potência de entrada óptica | pino | +3 | +10 | dBm |
| Potência óptica queimada | PB | - | +13 | dBm |
| Temperatura de soldagem de chumbo | Tp | 280 (10s) | 330 (10s) | ℃ |
| Características elétricas/ópticas (TC = 22 ± 3 ℃) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Parâmetro | Sym | Condição de teste | Valores de Parâmetro | Unidade | ||||||
| Faixa de comprimento de onda | λ | - | 1000 1650 ~ | nm | ||||||
| Alcance de frequência | - | - | C-Band | X-Band | Banda Ku | Ku+-Banda | K+-Banda | PLUS | - | |
| Largura de banda de sinal pequeno | f-3dB | TC= 22 ± 3℃ | 0.1 8 ~ | 0.3 12 ~ | 0.8 18 ~ | 2 22 ~ | 2 30 ~ | 0.3 18 ~ | GHz | |
| Responsividade | Re | VR , Pin=1mW | λ = 1310nm | ≥ 0.85 | ≥ 0.85 | ≥ 0.8 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550nm | ≥ 0.95 | ≥ 0.95 | ≥ 0.75 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| Planicidade de amplitude | A | TC =-40～+85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| Saída VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | - | |
| Tensão de polarização | VR | - | +3.3 | +3.3 | +3.3 | +3.3 | +5 | +5 | V | |
| Conector RF | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| Potência óptica de saturação | Ps | VR , λ = 1550 nm CA modulada |
+7 | +7 | +7 | +7 | +7 | +10 | dBm | |
| Corrente Escura | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| Potência de saída de RF de saturação | beicinho | - | -10 | dBm | ||||||
| impedância de saída | RL | - | 50 | Ω | ||||||
● Curvas de Resposta Típicas
(VR, λ = 1550 nm, TC = 25 ºC, Pino = 0dBm)

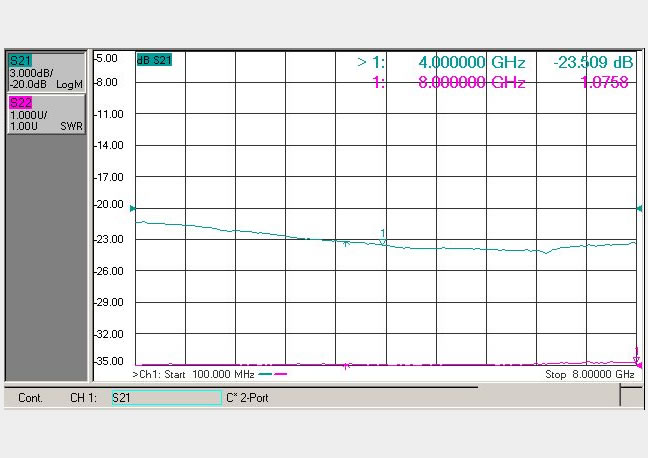

(Fig.1 Resposta de frequência do fotodetector de banda C)
(Fig.2 Resposta de frequência do fotodetector de banda X)

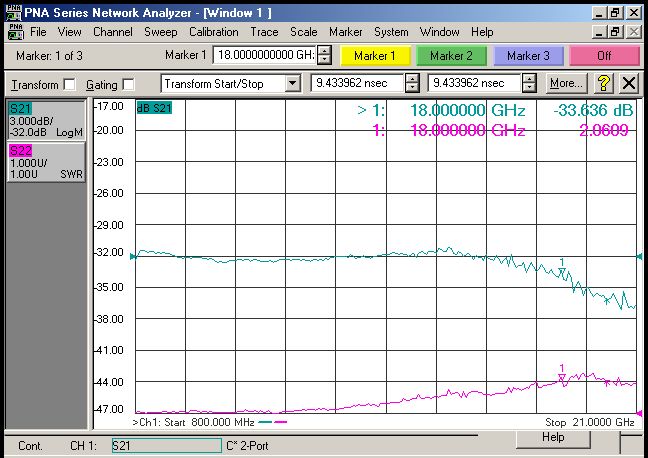

(Fig.3 Resposta de frequência do fotodetector de banda Ku)
(Fig.4 Resposta de frequência do fotodetector de banda K+)
● Dimensão e pinos (unidade: mm [polegada])
Conector RF: SMA ou 2.92 mm
● Informações sobre pedidos
Folha 1：
| Code | Largura de banda analógica |
| C | 0.1 ～ 8 GHz |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
| Ku+ | 2 ～ 22 GHz |
| K+ | 2 ～ 30 GHz |
| Plus | 0.3 ～ 18 GHz |
Folha 2：
| Code | Tipo de conector | Observação |
| N | Sem conector | Pigtail de fibra monomodo 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
● Precauções
O raio de curvatura da fibra não é menor que 20 mm para evitar danos à fibra.
Certifique-se de que a face de acoplamento da fibra esteja limpa antes de conectá-la ao circuito óptico.
A proteção ESD adequada é necessária no armazenamento, transporte e uso.
Todos os nossos fotodetectores padrão podem ser personalizados em módulos！
Aplicações
Comunicação por fibra óptica
Processamento de informações de radar
Guerra Eletrônica
Teste e medição de sinal de alta velocidade
Segurança e Vigilância
