Módulo de laser DFB de micro-ondas LK-NY15D 1550nm
- Capacidade de modulação direta
- Dinâmica de alto alcance
- Largura de banda de 18 GHz
- Corrente de limite baixo
- Alta potência de saída
- Pacote borboleta de 7 pinos com conector SMA
- Temperatura da caixa de operação: -40 a 70℃
- Maior confiabilidade
Descrição do Produto
O laser LK-NY15D é um laser Distributed Feedback (DFB) de alto desempenho, modulado diretamente, projetado para comunicações de fibra óptica linear de banda larga. Ele serve como um substituto superior para sistemas de cabo coaxial ao transmitir sinais em frequências de 12 GHz ou 18 GHz.
O LK-NY15D aumenta a confiabilidade das redes de comunicação por micro-ondas ao transmitir sinais de RF em sua forma original, o que por sua vez melhora significativamente a qualidade do sinal em um espectro de aplicações, como controle remoto de antenas, telemetria, temporização e distribuição de sinais de referência, bem como linhas de medição e atraso.
Esta série de lasers apresenta um isolador óptico integrado, um resfriador termoelétrico (TEC), um termistor, um chip de diodo laser e um fotodiodo monitor, todos selados em um robusto pacote borboleta de 7 pinos para garantir proteção hermética e desempenho ideal.
Especificações técnicas
| Classificações máximas absolutas | ||||
|---|---|---|---|---|
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Corrente direta do diodo laser | If | - | 120 | mA |
| Tensão reversa do diodo laser | V | - | 1 | V |
| Potência frontal | Pf | - | 20 | dBm |
| Tensão reversa PD | V | - | 15 | V |
| Corrente direta (PD) | Im | - | 2 | mA |
| temperatura de operação | To | -40 | +70 | ° C |
| Temperatura de armazenamento | Ts | -55 | +85 | ° C |
| Umidade relativa de armazenamento | Sr | - | 85 | % |
| Especificação óptica e elétrica (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parâmetro | Símbolo | Condição de teste | min | tipo | Max | Monitoradas | Observação |
| Wavelength | λ | IF = EuOP, T = TOP | - | 1550 | - | nm | |
| Frequência | - | Opção X | 0.1 | - | 12 | GHz | - |
| Opção Ku | 1 | - | 18 | ||||
| Potência de saída óptica | P | IF=Iop | - | 10 | - | mW | 1 |
| Corrente de limite | Ith | λ = 1550 nm | - | - | 10 | mA | - |
| Corrente de operação | Iop | λ = 1550 nm | - | 55 | 100 | mA | - |
| Tensão de operação | Vop | λ = 1550 nm | - | 1.5 | 2.5 | V | - |
| Eficiência de inclinação | SE | - | 0.2 | - | - | W / A | - |
| Taxa de supressão de modo lateral | SMSR | λ=1550nm, euF=Iop | 30 | - | - | dB | - |
| Ruído de Intensidade Rativa | RIN | - | -150 | -130 | dB / Hz | - | |
| Largura de banda (-3dB, I=60mA) | S21 | Opção X | - | 12 | - | GHz | - |
| Opção Ku | - | 18 | - | ||||
| Perda de retorno | VSWR | Opção X | - | - | 2 | dB | - |
| Opção Ku | - | - | 2.2 | ||||
| Entrada 1 dB Compressão | - | 15 | - | - | dBm | - | |
| Resistência do termistor | Rth | @ 25 ° C | - | 10 | - | Kohm | - |
| Corrente TEC | It | - | - | - | 1.2 | A | 2 |
| Tensão TEC | Vt | - | - | 2.5 | V | 2 | |
| Capacitância (PD) | Ct | - | - | 20 | pF | - | |
| Monitoramento atual | Im | - | 0.10 | - | 2.0 | mA | - |
| Corrente escura (PD) | Id | - | - | 50 | nA | - | |
Observações:Todos os chips de laser vêm de wafers que foram certificados usando um lote representativo de dispositivos que devem atingir um rendimento aceitável para queima.
1. Temperatura do laser definida em 25℃, corrente de polarização em 55mA
2. Temperatura da caixa de operação -40~70℃
● Dados típicos
(λ=1550 nm, TC =25 ℃)

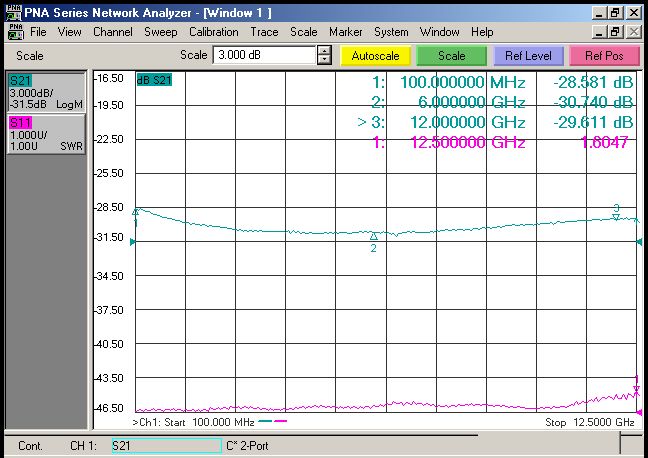

（Fig. 1 X- Dados das bandas S11 e S22）
（ Fig. 2 Dados da banda Ku S11 e S22 ）
● Esquema elétrico
| Liderar# | função |
| 1 | termistor |
| 2 | termistor |
| 3 | LD-(Viés) |
| 4 | DP+ |
| 5 | PD- |
| 6 | Refrigerador+ |
| 7 | Resfriador- |
| 8 | LD-(RF) |
| 9 | Solo |
● Desenhos de contorno (unidade: mm [polegada])
Conector RF: SMA
● Informações sobre pedidos
Folha 1：
| Code | Comprimento de onda típico |
| 15 | Pacote borboleta 1550nm 7PIN |
Folha 2：
| Code | Largura de banda analógica |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Folha 3：
| Code | Tipo de conector | Observação |
| A | FC/APC | Pigtail de fibra monomodo 9/125 μm, 0.9 mm, comprimento de 1 m |
| S | SC / APC | |
| N | Sem conector |
● Precauções
O raio de curvatura da fibra não é menor que 20 mm para evitar danos à fibra.
Certifique-se de que a face de acoplamento da fibra esteja limpa antes de conectá-la ao circuito óptico.
A proteção ESD adequada é necessária no armazenamento, transporte e uso.
Aplicações
Comunicações de dados de alta velocidade
Antena Remota
Redes celulares e PCS
Transmissão de links RF analógicos
Comunicações Militares
Rastreamento, Telemetria e Controle
Sistemas de Telemetria
Sistemas Militares e de Defesa
