Laser DWDM DFB de alta potência LK-NY55D
- Acoplamento de corrente contínua
- Dinâmica de alto alcance
- Corrente de limiar baixo
- Alta potência de saída
- Pacote de borboleta de 14 pinos
- Temperatura da caixa de operação: -20 a 70℃
- Alta Confiabilidade
- Até 100 mw de alta potência de saída
- Fibra de manutenção de polarização (PM)
Descrição do Produto
O laser LK-NY55D foi projetado para servir como emissor óptico de alta potência e comprimento de onda específico, o que é ideal para integração com um modulador externo em sistemas CATV e DWDM. Ele é particularmente adequado para aplicações envolvendo super trunking e distribuição. Os comprimentos de onda oferecidos por esta série aderem aos padrões ITU Grid em termos de especificações de alcance e canal.
Esta série vem com fibra de manutenção de polarização (PM) e apresenta acoplamento de corrente contínua (dc). Inclui um Thermoelectric Cooler (TEC) integrado, um termistor para detecção de temperatura e um fotodiodo monitor para monitoramento de potência óptica. O módulo é alojado em um pacote borboleta de 14 pinos que é compatível com o layout de pinos OC-48 e incorpora um isolador óptico dentro do próprio pacote.
Especificações técnicas
| Características elétricas/ópticas ( TC = 25 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parâmetro | Sim. | Condição | min | tipo | Max | Monitoradas |
| Frequência | f | - | 0.01 | - | 1 | Ghz |
| Largura de banda (-3dB, I=200mA) | S21 | - | 1 | Ghz | ||
| Potência de saída óptica | P | Versão de 40 mW, T = Tset, IF = EuOPVersão de 50 mW, T = Tset, IF = EuOPVersão de 63 mW, T = Tset, IF = EuOPVersão de 80 mW, T = Tset, IF = EuOPVersão de 100 mW, T = Tset, IF = EuOP |
40 50 63 80 100 |
- | - | mW |
| Corrente de limite | com | BOL | - | - | 40 | mA |
| Corrente de operação | iop | Versão de 40 mW, BOL Versão de 50 mW, BOL Versão de 63 mW, BOL Versão de 80 mW, BOL Versão de 100 mW, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| Tensão de operação | vop | BOL, euF = EuOP | - | - | 2.5 | V |
| Comprimento de onda de pico | λ | T = Tset, EuF = EuOP | - | 1550 | - | nm |
| Ruído de intensidade rativa | reno | - | - | - | -160 | dB / Hz |
| Taxa de supressão de modo lateral | SMSR | 30 | - | - | dB | |
| Taxa de extinção de polarização | PARA | IF = EuOP | 17 | - | - | dB |
| Desvio do comprimento de onda sobre TC Variação | ∆λTOPO | T = TOP | - | - | 40 | pm |
| Resistência do termistor | Rth | TOP=25℃ | 9.5 | 10 | 10.5 | KΩ |
| Coeficientes de temperatura do termistor | TCTH | TOP=25℃ | - | -4.4 | - | % / ° C |
| Corrente TEC | itec | -20℃<TC | -1.0 | - | 1.5 | A |
| Tensão TEC | vtec | -20℃<TC | -2.0 | - | 3.0 | V |
| Impedância de RF | Zin | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| Monitorar corrente PD | Im | SE = PIO, VMPD = -5 V | 0.1 | - | 2.5 | mA |
| Monitorar PD Corrente escura (PD) | Id | PIO = 0 mA, VMPD = -5 V | - | - | 0.2 | uA |
| Classificação máxima típica e absoluta | |||||
|---|---|---|---|---|---|
| Parâmetro | Sim. | Condição | Min. | Max. | Unidade |
| Corrente DC de avanço do laser | If | - | - | 750 | mA |
| Tensão reversa do laser | V | - | - | 2 | V |
| Tensão reversa do fotodiodo | VR | - | - | 10 | V |
| temperatura de operação | Para | - | -20 | +70 | ° C |
| Temperatura de armazenamento | Ts | - | -40 | +85 | ° C |
| ESD | - | HBM: R = 1500 Ω, C = 100 pF | -500 | 500 | V |
Observações: Todos os chips de laser vêm de wafers que foram certificados usando um lote representativo de dispositivos que devem atingir um rendimento aceitável para queima.

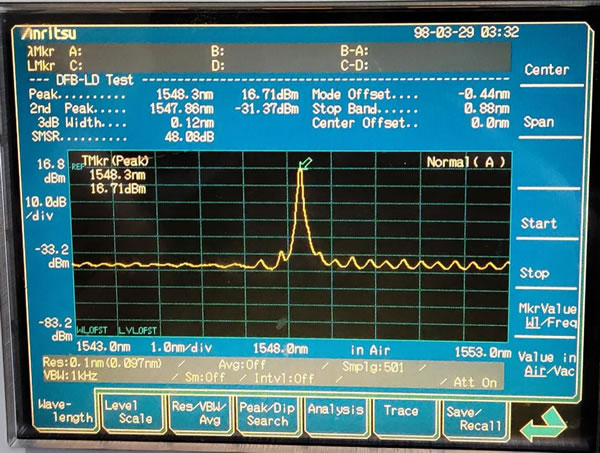

● Dados típicos

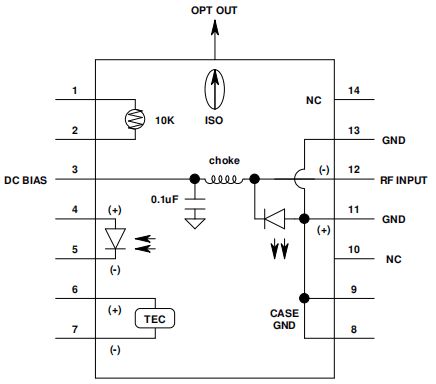

● Esquema elétrico
| Liderar# | função | Liderar# | função |
| 1 | termistor | 8 | GND |
| 2 | termistor | 9 | GND |
| 3 | LD-(Viés) | 10 | NC |
| 4 | Ânodo PD | 11 | Terra (LD+) |
| 5 | Cátodo PD | 12 | ENTRADA RF |
| 6 | Refrigerador+ | 13 | Terra (LD+) |
| 7 | Resfriador- | 14 | NC |
● Dimensão e pinos (unidade: mm[polegada])
Conector RF: SMA
● Informações sobre pedidos
Folha 1：
| Code | Descrição |
| 55 | Pacote borboleta DWDM de alta potência 14PIN |
Folha 2：
| Code | Potência Ótica |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Folha 3：
| Canal | Frequência (THz) | Comprimento de onda central (nm) | Canal | Frequência (THz) | Comprimento de onda central (nm) | |
| C01 | Qualquer comprimento de onda personalizado desejado | C37 | 193.7 | 1547.72 | ||
| C02 | Não-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Não-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Não-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Folha 4：
| Code | Descrição |
| PM | Conector de fibra PM-FC/APC, 0.9 mm, 1 m de comprimento |
● Precauções
O raio de curvatura da fibra não é menor que 20 mm para evitar danos à fibra.
Certifique-se de que a face de acoplamento da fibra esteja limpa antes de conectá-la ao circuito óptico.
A proteção ESD adequada é necessária no armazenamento, transporte e uso.
Aplicações
CATV
DWDM
Óptica do Espaço Livre
Super trunking e distribuição、
Transmissão de sinais em redes ópticas
