LK-MAMPD-4 Fotodetector de micro-ondas amplificado de alta velocidade multicanal

  • Alta velocidade, ampla largura de banda
  • Viés-T incorporado
  • O/E Híbrido Integrado
  • Alto ganho, baixo ruído, banda larga
  • Conector SMA hermeticamente selado
  • Baixa corrente escura, alta relação sinal-ruído.
  • Fator de forma pequeno.
SOLICITAR COTAÇÃO

+86 29 88244373

Descrição do Produto

LK-MAMPD-4 é um sistema híbrido optoeletrônico de última geração, integrando um fotodiodo de banda larga de arsenieto de índio e gálio (InGaAs) com um amplificador de baixo ruído. Este fotodiodo é caracterizado por uma faixa de comprimento de onda de resposta espectral de 1000 a 1650 nanômetros. O amplificador de baixo ruído dentro do sistema oferece um ganho de radiofrequência (RF) de 15 decibéis, garantindo a integridade e amplificação do sinal.

O LK-MAMPD-4 é capaz de fornecer larguras de banda de 12 gigahertz e 18 gigahertz, atendendo a uma variedade de requisitos de comunicação e detecção de alta velocidade. O módulo é projetado para operar em uma tensão de alimentação de +5 volts, que é padrão em muitos sistemas eletrônicos. Ele é compatível com fibras ópticas padrão de modo único de 9/125 micrômetros, garantindo integração perfeita com redes de fibra óptica existentes. A porta de saída de RF possui um conector compatível com SMP, que é compatível com impedância de 50 ohms para transmissão de sinal ideal e perda mínima de sinal.

O LK-MAMPD-4 é construído com um processo de vedação hermética, que fornece proteção robusta contra fatores ambientais, aumentando sua durabilidade e confiabilidade. Ele tem um formato compacto, pesando menos de 62 gramas, o que é vantajoso para aplicações onde o peso é uma consideração. O módulo é certificado para cumprir com a Diretiva de Restrição de Substâncias Perigosas (RoHS) 2.0, confirmando sua adesão a rigorosos padrões ambientais e de segurança.

Especificações técnicas
Classificação máxima típica e absoluta
Parâmetro Sim. tipo NOTA Unidade
Amplitude Térmica de armazenamento TSTG -45 ~ +85 -55 ~ +100 ℃
Faixa de temperatura da caixa operacional TC 25 -40 ~ +85 ℃
Tensão de polarização VR +5 +5 ～ +9 V
Potência de entrada óptica pino 0 +10 dBm
Potência óptica queimada PB - +13 dBm
Temperatura de soldagem de chumbo Tp 280 (10s) 330 (10s) ℃
Características elétricas/ópticas ( TC = 22 ± 3 ℃ )
Parâmetro Sym Condição de teste Valores de Parâmetro Unidade
Faixa de comprimento de onda λ - 1000 ～ 1650 nm
Alcance de frequência - - X - Banda Ku - Banda -
Largura de banda de sinal pequeno f-3dB TC = 22 ± 3℃ 0.3 ～ 12 2 ～ 18 GHz
Responsividade Re VR =+5V, Pin =10mW λ = 1310 nm ≥ 0.8 ≥ 0.85 A / W
λ = 1550 nm ≥ 0.85 ≥ 0.8
Planicidade de amplitude A TC =-45～+85 ℃ ≤ ± 2 dB
Potência óptica de saturação Ps VR =+ 5 V, λ = 1550 nm
CA modulada		 10 dBm
Ganho de sinal RF (típico) G - 15 ± 1 dB
Potência de saída de RF de saturação PFora - +3 dBm
Saída VSWR VSWR - ≤ 2 -
impedância de saída RL - 50 Ω

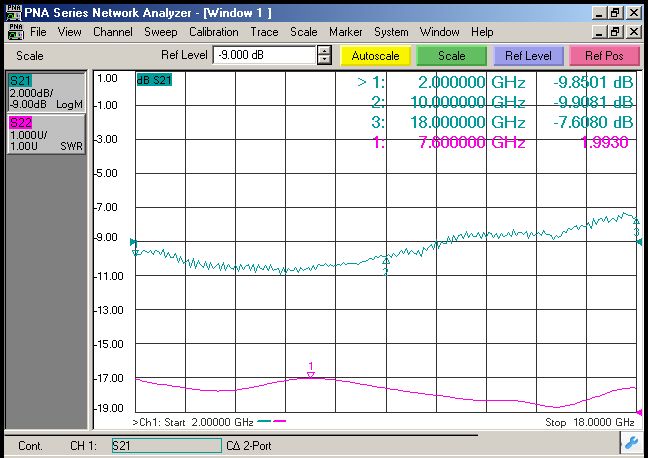

● Curvas de Resposta Típicas

（Fig. 1 Resposta de frequência do fotodetector de banda X）

（Fig. 2 Resposta de frequência do fotodetector de banda Ku）

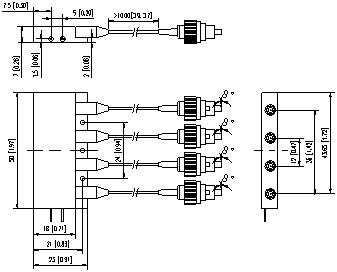

● Dimensão e pinos (unidade: mm[polegada])

Conector RF: SMP

● Informações sobre pedidos

Folha 1：

Code Largura de banda analógica
X 0.2 ～ 12 GHz
Ku 2 ～ 18 GHz

Folha 2：

Code Tipo de conector Observação
N Sem conector Pigtail de fibra monomodo 9/125 μm
A FC/APC
P FC/PC

● Precauções

  • O raio de curvatura da fibra não é menor que 20 mm para evitar danos à fibra.

  • Certifique-se de que a face de acoplamento da fibra esteja limpa antes de conectá-la ao circuito óptico.

  • A proteção ESD adequada é necessária no armazenamento, transporte e uso.

Todos os nossos fotodetectores padrão podem ser personalizados em módulos！

Aplicações

  • Processamento de informações de radar

  • Guerra Eletrônica

  • Medição de Antena

  • Comunicações de Fibra Óptica

  • Segurança e Vigilância
